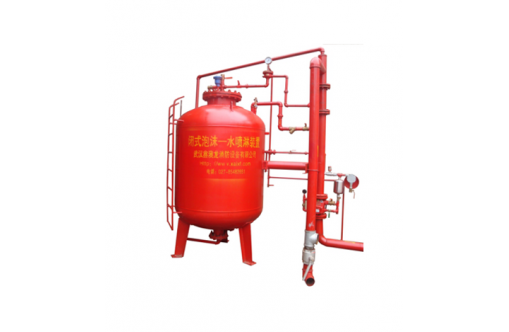

泡沫喷淋灭火装置

泡沫喷淋灭火装置

详情介绍

一、产品简介

 ZPS系列泡沫-水喷淋联用自动灭火装置(以下简称装置)是一种灭火效能

高,应用范围广的固定式灭火设备。适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内,如:危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等。另外,对常见物质的A类火灾,以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。



二、装置组成

本装置主要由泡沫液贮罐、泡沫比例混合器、压力泄放阀、泡沫液控制阀、湿式报警阀、水流指示器(选用件)、闭式洒水喷头(选用件)和管道及配件组成。

结构特征

本装置是由湿式自动喷水灭火系统和压力式(胶囊)泡沫比例混合装置,通过自动控制阀   压力泄放阀、泡沫液控制阀组合而成。其中主管道与泡沫罐连接的供水管路、泡沫液控制阀的控制管路及连接压力泄放阀的报警泄压管路,均装有控制阀门(手动),便于对各部件的维修和保养。亦可切断泡沫液供给管路使湿式系统独立使用。



三、工作原理

系统保护区域内的环境温度由于火灾而升高,达到闭式洒水喷头(9)动作温度而使喷头开启喷水,水流指示器(12)动作,湿式报警阀(20)开启,压力水通过报警截止阀(24)、经延迟器(42),进入报警泄压管路(21),水力警铃(23)开始报警,压力开关(41)动作,启动消防水泵,向系统管网加压供水。同时,压力水经过压力泄放阀的供水阀(35),打开压力泄放阀(36),使控制管路(37)中的压力水泄压,泡沫液控制阀(14)自动开启。带胶囊的泡沫罐(4)由于来自泡沫罐供水管路(34)的压力水挤压,使囊内泡沫液经泡沫液控制阀(14)和从主管路(22)进入泡沫比例混合器(19)的水混合,形成泡沫混合液,经由开启的洒水喷头(9)喷出,进行灭火。

四、伺应状态

    在伺应状态下,管网内由系统高位水箱充满稳定的压力水。系统压力水通过泡沫罐供水管路(34)和供水控制阀(33),进入泡沫液贮罐(4)和胶囊之间,胶囊内的泡沫液在系统压力水的作用下,通过泡沫液截止阀(10),进入泡沫液控制阀(14)的进口腔。同时,系统压力水通过控制管路进水阀(29)及控制管(37),进入泡沫液控制阀(14)的控制腔(上腔),使泡沫液控制阀处于关闭状态,此时,系统处于伺应状态。
