电池箱专用自动灭火系统

电池箱专用自动灭火系统

详情介绍

产品名称

  CW1160-02 商用车版

产品规格

  **高:140*70*37mm

产品用途

  纯电动及混合动力类商用大巴汽车,如纯电动大巴车、插电式大巴车、增程式大巴车

一、产品介绍

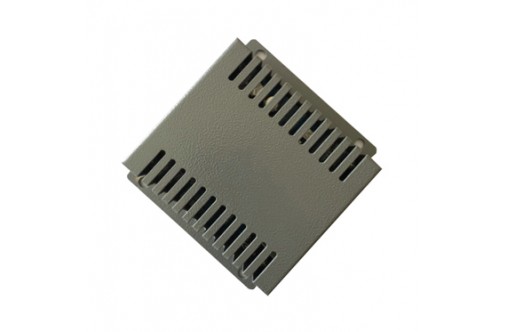

  CW1160-02电池箱专用自动灭火装置(商用车版)是一套专注于电动汽车电池箱内部火灾防控的智能装置,由探测控制器和灭火器两部分组成。

  探测控制器内置创为专利技术——动力电池热失控模型智能系统,使用高灵敏度的探测传感器,探测电池箱动力电池内短路、过充过放、外短路导致的热失控所产生的烟雾、特殊气体、温度、火焰等参数,判断是否出现热失控,并将热失控过程中的潜伏阶段、可见烟阶段、高温阶段及明火阶段通过BMS系统实现分级预警并联动启动灭火器;紧急情况下,系统自动启动灭火器灭火。

  在起火或爆炸的临界阶段,即动力电池的泄压阀被打开后,探测控制器可以探测到异常,进行早期预警,并在单体电池出现火灾的初期自动启动灭火器,延迟整个电池组火情。

电池箱专用自动灭火装置可以实现早期火灾感知、智能判断、提前干预并高效灭火。最大程度保护电动汽车和乘客司机的人身安全,为驾驶员及顾客疏散开辟出生命通道。

二、产品特点

1、符合国家交通运输部法规要求

  国家交通运输部针对《营运客车类型划分及等级评定》(JT/T325-2013)和《公共汽车类型划分及等级评定》(JT/T888-2014)的行业标准作了修改公告,明确要求:“新能源汽车必须符合国家有关技术标准,新能源公交车还应满足《公共汽车类型划分及等级评定》(JT/T888-2014)配置安全监控管理系统、电池箱专用自动灭火装置等安全设备。”此项标准自201581日起实施。

2、符合国家技术标准

  电池箱专用自动灭火装置,通过了公安部天津消防研究所检测中心试验,具有产品合格试验报告。此试验是由11成阻后的PACK,在电池内短路导致的火焰燃烧60秒后再进行灭火的状态下,检验灭火效果。经试验,创为电池箱专用自动灭火装置在热失控预警功能、自动启动、手动启动、灭火器的喷射时间、灭火性能等均符合要求。

3、专利技术

  动力电池热失控模型是针对纯电动汽车、混合动力汽车的动力电池研发的新技术,独创综合运用环境温度、气体成分标示其热失控模型,适用于不同材料、不同环境的电池火灾,其定量分析采用非标电火算法,有效监测特殊环境热失控导致的环境数据变化,诊断其自然阶段、提前预警,为人工干预提供宝贵的时间缓冲,具有极早期预警、诊断可靠、避免漏报、误报等优势。

4、稳定可靠

  系统逻辑可靠有效,电子设备符合汽车级最高安全等级标准。装置稳定可靠、不误报、漏报,不误动、拒动,不引发灾害和二次伤害,也不破坏PACK防护,具备自检功能。

5、参数匹配,方便安装

 电气部件及技术参数均与汽车电气系统相匹配,符合汽车使用要求,且方便安装。



6早期预警,主动智能

  将对热失控的防护由被动提升到提前主动可控状态,保障了车辆及驾乘人员的安全。根据实际情况,灭火装置会进行1-4级分级报警。通过仪表盘显示的报警信号,驾驶员通过控制按钮取进行处置,及时停车灭火,疏散乘客,进行检修。



三、产品功能

1、全周期监测:系统对电池箱多种数据进行全周期、连续性监测,保证对车辆电池工作状况的完整监控。

2、提前预警:通过多点监控、实时监测,及时发现电池工作中的异常状况,实现自动提前报警功能。

3、联动灭火:火灾探测自动启动灭火,紧急状况下手动启动灭火,双重保障及时灭火。

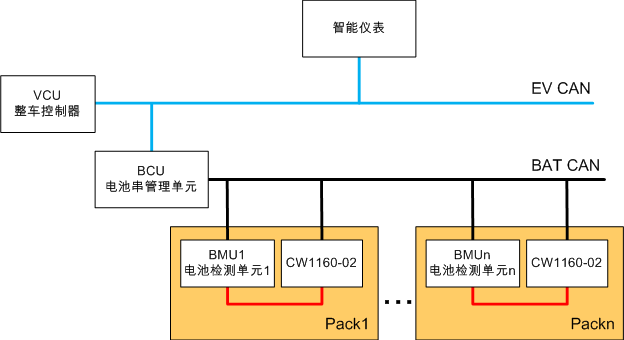

4、分散探测、集中监控:系统探测器采用1+N式的分布方式,一辆新能源车的电池箱可以分多处放置探测器,多点同时监测,集中监控。

5、防复燃设计: 智能识别火灾点,高效灭火,具有长时间抑制作用,防止电池复燃,减少车辆电池损失。

6、安全环保:系统使用热气溶胶自动灭火装置,灭火剂固态存放安全稳定无毒,灭火后气体消散无残留,不需清理。

7、通用设计:产品采用通用设计,适合各种车辆运行工况及空间安装使用,预留开放式接口,可实现互联网+、物联网、大数据传输等各种升级。


四、产品参数:

序号

名称 Name

单位 Unit

技术参数Technical parameters

1

工作电压VDD

V

DC12V24V

2

设备功率Power

W

0.25W

3

工作温度Workingtemperature

-40℃~85

4

工作湿度Working humidity

HR

<95%

5

工作气压W.P

hPa

550hPa1060hPa

6

测量范围Measuring range

ppm\

01000ppm

-40℃~85

7

测量精度Precision

%\

±4.0%

±0.5

8

保护面积Momtonng area

m²

40m²( h12m)

30m²( h8m)

9

保护半径Momtonng radius

m

3.6m(h12m)

3.1m( h8m)

10

报警方式Alarm mode

-

智能仪表、BMS显示终端

11

灭火方式Fire extinguishing method

-

AUTOMANU

12

灭火装置启动时间Fire starting time

s

2s

13

灭火装置启动功率Initial power

W

24W

14

灭火装置喷射时间Injection time

s

3s100g)、≤14s300g

15

灭火装置灭火效能Effectiveness

-

100g/m³

16

灭火装置有效期The period of validity

Y

 8yrsRefer to product
